采用一套品牌3立方空压机系统：主要用于喷涂冷却和喷砂。压缩空气输出进入储气罐后，先经过前过滤器再进入干燥器去除压缩空气中的水分，然后再通过后过滤器时，压缩空气的品质达：含尘粒径≤1um、含油量 ≤0.1ppm。如果再配装精过滤器，压缩空气的品质可达：含尘粒径≤0.01um、含油量≤0.01ppm。
一、基本配置方案流程图：① 螺杆空压机 ②储气罐 ③前过滤器 ④干燥器 ⑤后过滤器 ⑥精过滤器
二、产品技术参数

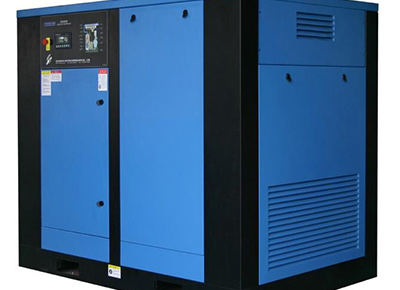

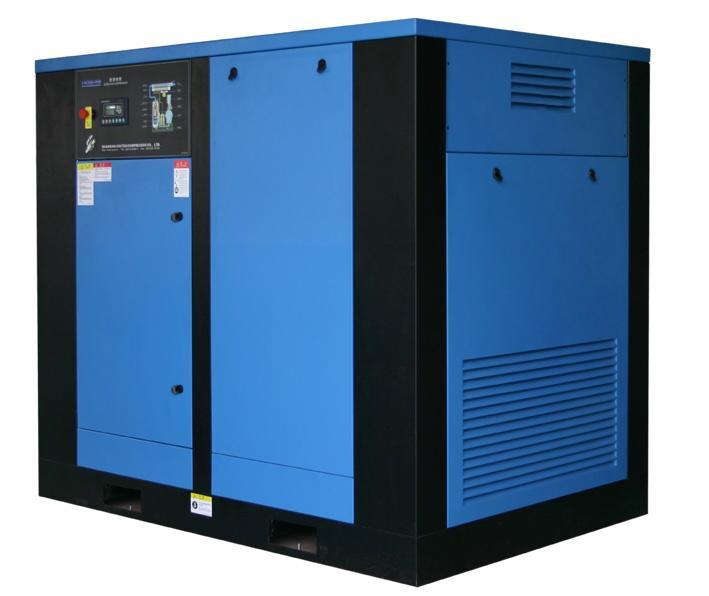

1、螺杆式空气压缩机(PLC全中文显示控制系统) | |||
参数 \ 型号 | SE18A-10 | ||
容积流量 m3/min | 2.6 | ||
最大工作压力 bar | 10 | ||
电动机功率 kW | 18.5 (380V /50 Hz) | ||
噪 音 dB(A) | 66 | ||
冷却方式 | 风冷式 | ||
含 油 量 ppm | 2～3 | ||
气量控制方式 | 自动（0-100%） | ||
出口连接尺寸 | G3/4 | ||
外形尺寸(L×W×H)mm | 775×1050×1050 | ||
机组重量 kg | 480 | ||
2、储 气 罐 | |||
参数 \ 型号 | C-0.6/10 | ||
容 积 m3 | 0.6 | ||
工作压力 bar | 10 | ||
外形尺寸(内径×高) mm | 650×2138 | ||
重 量 Kg | |||
3、冷 冻 式 干 燥 器 | |||
参数 \ 型号 | JCD-20GF | ||
处 理 量 m3/min | 2.7 | ||
工作压力 bar | 10 | ||
进气温度 ℃ | ≤+85 | ||
冷却方式 | 风冷 | ||
压缩机功率HP | 4/5 | ||
制 冷 剂 | R22 | ||
电 源 V/Hz | 220/50 | ||
露点温度 ℃ | +2～+10 | ||
进出气接口 | G1 | ||
外形尺寸(L×W×H) mm | 830×500×1120 | ||
重 量 Kg | 100 | ||
4、高 效 过 滤 器 | |||
型 号 | 处理流量 | 含尘粒径 | 含油量 |
前置过滤器SF26-P | 2.6 m3/min | 1um | 1ppm |
中置过滤器SF26-A | 2.6 m3/min | 1um | 0.1ppm |
后置过滤器SF26-F | 2.6 m3/min | 0.01um | 0.01ppm |
滤芯采用意大利独家技术——百褶裙式滤芯，配置;自动排污阀。 | |||
