行业新闻

首页 > 新闻中心 > 行业新闻 > 热喷锌的基本介绍

热喷锌的基本介绍

作者：上海法旱喷涂机械有限公司文章来源：上海法旱喷涂机械有限公司时间：2019-10-17

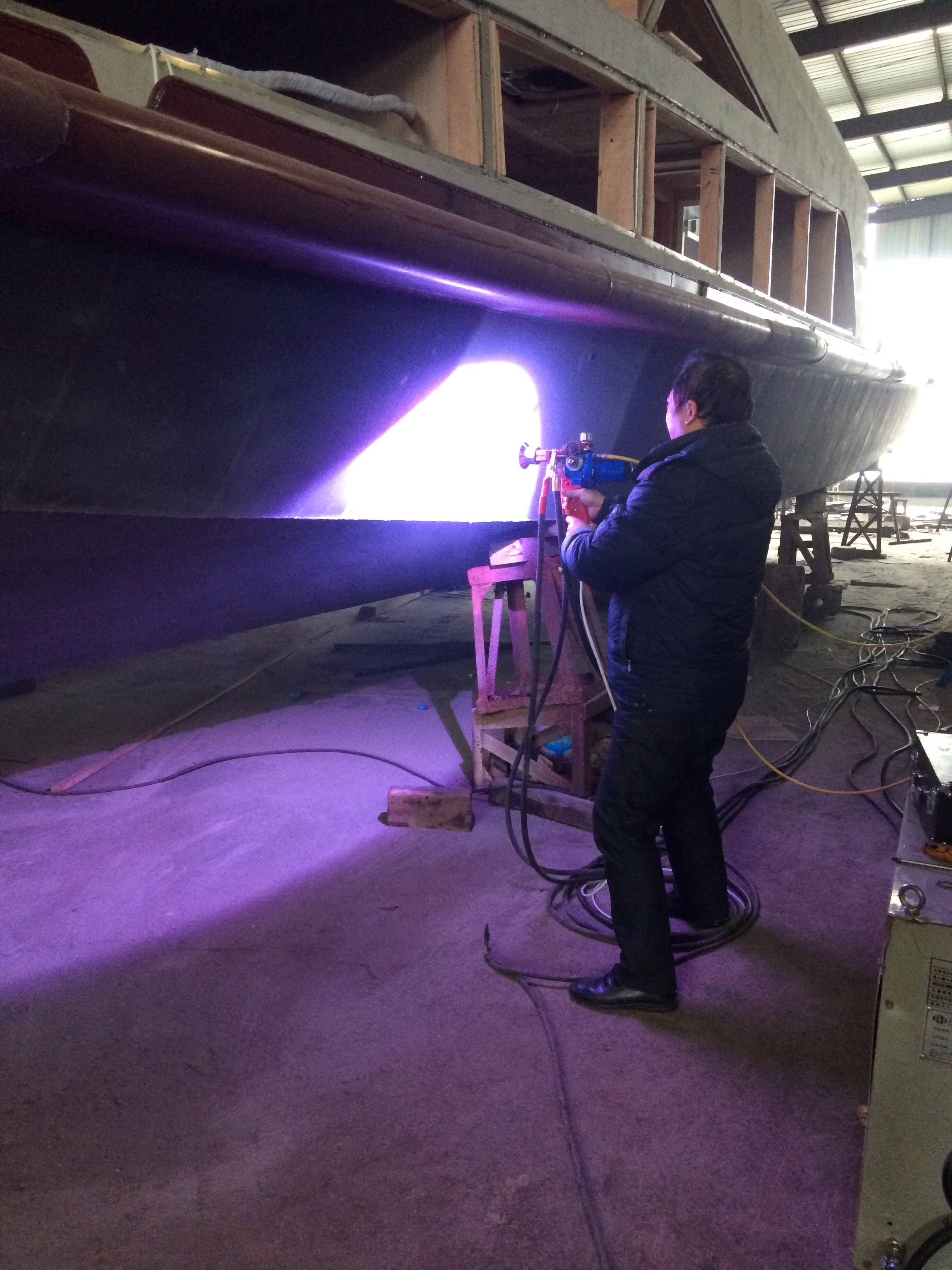

热喷锌主要设备有喷锌机压缩空气系统，及管路等。

　　它的工作原理：利用两根连续不断的正负极金属丝之间短路形成的电弧来熔化金属，

用压缩空气或者其他气流把熔化的金属雾化，并对雾化的金属粒子加速使它们喷向工件

形成涂层的技术，形成热喷涂锌保护层。由于喷砂后的基体表面凹凸不平，散热收缩后的

金属涂层能牢固地附在工件表面。

喷涂材料要求：

1.金属喷涂用锌丝纯度不得低于99.99%。

2.锌丝应光洁、无锈、无油、无折痕，直径为2.0～3.0mm。

喷涂工艺要求：

1.喷涂用的压缩空气应清洁、干燥，压力不得低于0.4MPa。

2.喷涂距离为100～200mm，喷枪尽可能与基体表面成直角，不得低于45°。

3.喷枪移动速度，以一次喷涂厚度达到25～80µm为宜。

4.各喷涂带之间应有1/3的宽度重叠，厚度应尽可能地均匀。

5.各喷涂层之间的喷枪走向应相互垂直，以交叉覆盖。

6.涂层表面温度降到70℃以下时，再进行下一层喷涂。

上海法旱喷涂有限公司专业从事防腐的热喷涂技术，有着多年的热喷涂喷锌经验，在同行业中受到广泛的好评。

上海法旱喷涂机械有限公司

李庆高

13761308778
